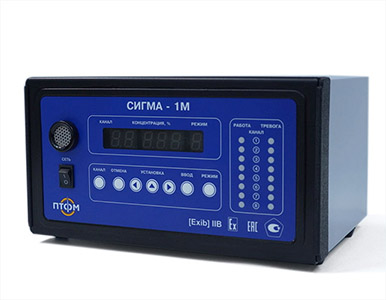

Газоанализатор СИГМА-1М



1    2



Назначение



контроль концентрации взрывоопасных и токсичных газов и паров как автономно, так и в связке с контроллером верхнего уровня (СxHy), включение (отключение) вентиляции, сирены и других исполнительных устройств.



Применение



Прибор устанавливается в основном на промышленных предприятиях, где возможна утечка газа или испарение горючих жидкостей.  Это АЗС, насосные станции, нефтебазы, газо и нефте добывающие предприятия, а так же в небольшие помещения, где есть опасность утечки газа: коммунальные сети, склады ЛВЖ.

Необходимо отметить, что датчики к пульту продаются отдельно, и каждый настраивается на один из возможных газов.

Возможно использование ПО ПТФМ 1.0, удаленность датчика от пульта до 2 км.

Разрешен к применению Ростехнадзором во взрывоопасных зонах и помещениях классов B-I, B-Iа и B-Iг согласно маркировке взрывозащиты («[Exib]IIB» для пульта и «1ЕхibdIIВТ4 X» для датчиков) и в соответствии с Руководством по эксплуатации.



Контролируемые газы и пары:



  • метан
  • пропан
  • бутан
  • пентан
  • гексан
  • пропилен
  • циклопентан
  • пары бензина
  • керосина
  • дизельного топлива
  • уайт-спирита
  • топлива для реактивных двигателей
  • авиационного бензина
  • авиационного топлива

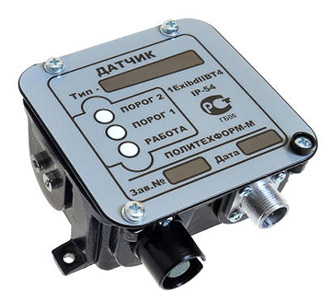

Используемые датчики:



  • оптический
  • термокаталитический
  • полупроводниковый



Особенности



  • Подключение к одному пульту до 8-ми удаленных датчиков на разные газы;
  • Возможна поставка со специализированным ПО, отображающим карту контролируемого объекта и состояние каждой из точек контроля в его пределах, осуществляющим визуальную и звуковую сигнализацию, архивацию результатов измерений и аварийных событий;
  • Взрывозащищенное исполнение (пульт — «[Exib]IIB»; датчики — «1ЕхibdIIВТ4 X»);
  • Цифровая индикация результатов измерения;
  • Силовые исполнительные реле с «сухими контактами»;
  • Два программируемых порога аварийной сигнализации;
  • Порт связи с внешними устройствами по интерфейсу RS-232, RS-485;
  • Степень защиты оболочки датчика от проникновения твёрдых предметов и воды IP-54;
  • Возможность фланцевого присоединения датчика;
  • Методика поверки допускает поверку датчиков, настроенных на пары топлив стандартными ПГС (пропан) с использованием коэффициента пересчета;



Технические характеристики
Наименование параметра, единица измерения Значение Примечание
Число точек контроля (датчиков) 1–8
Диапазон измерения концентрации:
– метана, % об. 0–2,5
– пропана, % НКПР 0-50
– паров бензина, % НКПР 0-50
Регулируемые пороги сигнализации:
Число порогов 2
для метана
  предустановка: диапазон:
– порог 1 (предупреждения), % об.; 0,5 0,1–0,5
– порог 2 (срабатывания), % об.; 1 0,5–2,0
для пропана
  предустановка: диапазон:
– порог 1 (предупреждения), % НКПР; 10 5–30
– порог 2 (срабатывания), % НКПР; 20 20–50
для паров бензина
  предустановка: диапазон:
– порог 1 (предупреждения), % НКПР; 20 5–30
– порог 2 (срабатывания), % НКПР; 40 20–50
Управление внешней аппаратурой
Число реле управления 8
Коммутируемый ток, А до 3
Коммутируемое напряжение, В ~= до 240
Питание пульта от сети переменного тока
Напряжение, В 220-15%+10%
Частота, Гц 50±1
Потребляемая мощность, ВА не более 55
Ток короткого замыкания искробезопасной цепи, А не более 0,18
Габаритные размеры, мм:
– информационного пульта 290х190х150
– датчика метана IP54 118х109х54
Масса, кг, не более:
– информационного пульта 5
– датчика метана IP54 0,5
Тип интерфейса с ПЭВМ
  RS-485(*) до 15 пультов
  RS-232 1 пульт
Макс. расстояние между блоком и выносными датчиками, м 2000
Срок службы, лет, не менее 8
