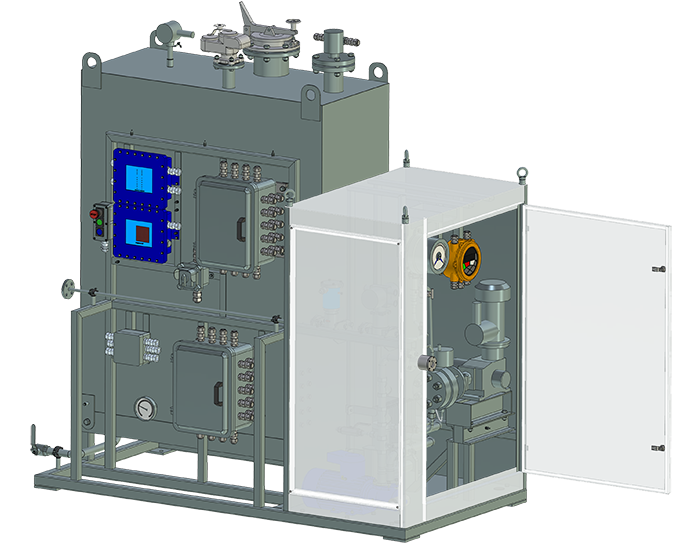

Устройство дозации присадок (серия ТЗК)



 Установка брендирования топлива ТЗК (далее по тексту - дозатор присадки) осуществляет ввод присадок в трубопровод с нефтепродуктами. Область использования на нефтебазах в стационарных условиях. Отпуск присадки может происходить одновременно с поступлением нефтепродукта в автоцистерну.

Объем необходимой присадки происходит автоматически в зависимости от основного объема наливаемого в автоцистерну. Дозатор присадок возможно применять в любой климатической зоне, благодаря использованию системы обогрева технологического оборудования.

Количество линий ввода присадок входящих в состав дозатора выбирается в зависимости от потребностей и подбирается индивидуально. Все оборудование взрывозищищенного исполнения (Exd, Exi с применением искробезопасных барьеров).



1



Варианты работы дозатора



  1. Присадка дозируется непрерывно с неизменным расходом в трубопровод с продуктом.
  2. Присадка дозируется в определенном соотношении в зависимости от показаний основного продукта.
  3. Присадка дозируется единоразово в зависимости от заданной дозы.



Дозатор присадок поставляется в блочно-модульном исполнении, которая включает в себя:



  • Рамная конструкция.
  • Расходная емкость для хранения присадки, одна или несколько в зависимости от количества присадок.
  • Электрооборудование.
  • Шкаф с технологическим оборудования.



Расходная емкость предназначена для хранения присадки. Выполнена из корозионной стали. Предусмотрен электрообогрев на основе греющего кабеля с теплоизоляцией для поддержания нужного температурного режима.



В состав расходной емкости входит:



  • Поплавковый уровнемер для контроля уровня присадки в емкости, позволяющий оперативно отслеживать заполнение емкости.
  • Сигнализатор аварийного предельного уровня. В случае превышения максимально допустимого уровня присадки в емкости происходит автоматическое выключение насосного агрегата.
  • Термометр установленный по месту в емкости.
  • Люк-лаз ЛЗ-150 для визуального контроля состояния бака
  • Дыхательная арматура с огнепреградителем.
  • Байпасный указатель уровня со смотровым стеклом (доп. опция)
  • Дренажная система емкости.
  • Электрооборудование применяется взрывозащищенного исполнения и включает в себя:
  • Коробки клеммные.
  • Контроллер управления.
  • Посты управления.
  • Контур заземления.



Шкаф технологического оборудования выполнен в антивандальном исполнении с системой поддержания температурного режима.



Состоит из:



  • Загрузочного насоса (шестеренный). Служит для закачки присадки из транспортировочной тары (бочки 200литров) в расходную емкость через гибкий рукав с устройством забора. Так же насос возможно использовать для организации внутренней циркуляции присадки в расходной емкости.
  • Дозировочный насос (мембранный, шестеренчатый). Служит для отпуска присадки в технологический трубопровод с нефтепродуктом.
  • Предохранительный клапан. Защищает систему от превышения давления.
  • Запорная арматура классом герметичности "А".
  • Фильтра степенью фильтрации от 80-100мкм
  • Обратные клапана.
  • КиПа (манометр электроконтактный, датчик давления).
  • Счетчик жидкости (объемный или массовый).
  • Клапан отсечной



Характеристики
Расход 40-50 л/ч
t° раб. -40 +50 C
Электронасосный агрегат Шестеренчатый, мембранный, винтовой
