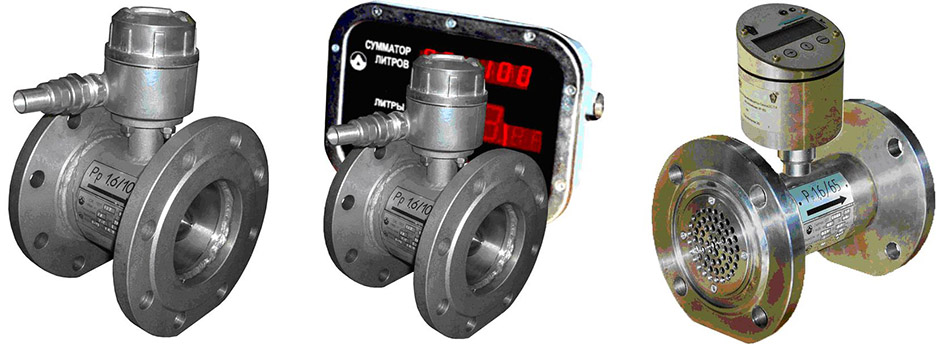

Счетчики жидкости турбинные (ППТ)
Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение.
Счетчики используются для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
Высокая чувствительность и малая инертность - важное преимущество перед другими турбинными преобразователями. Практически мгновенный отклик ротора на малейшее изменение расхода жидкости обеспечивает высокую точность в быстроменяющихся условиях работы счётчика.
Самым основным приоритетом турбинных счетчиков является простота ее конструкции. А всем известно, что чем проще конструкция, тем она надежнее и долговечнее.
| Технические характеристики | |||||||
| СЖ-ППТ10 | СЖ-ППТ20 | СЖ-ППТ32 | СЖ-ППТ65 | СЖ-ППТ80 | СЖ-ППТ100 | СЖ-ППТ150 | |
| Условный проход, мм | 10 | 20 | 32 | 65 | 80 | 100 | 150 |
| Класс точности, % | ±0,15*; ±0,25; ±0,5; | ||||||
| Давление жидкости, МПа, не более | 6,4 | 1,6; 6,4 | |||||
| Диапазоны вязкости измеряемой жидкости, мм2/с | 0,55-1,1; 1,1-6,0; 6-60; | ||||||
| Диапазон расходов, м3/ч | 0,5...3,6 | 1...10 | 2,5...25 | 8...55 | 12...100 | 18...180 | 30...420 |
| Рабочая температура, град.С | от минус 40 до плюс 50 | ||||||
| Присоединение к трубопроводу | Штуцерное | Фланцевое | |||||
| Масса счетчика без вторичного прибора, кг, не более | 3,5 | 4 | 4 | 11 | 12 | 15 | 32 |
