СТРУНА+

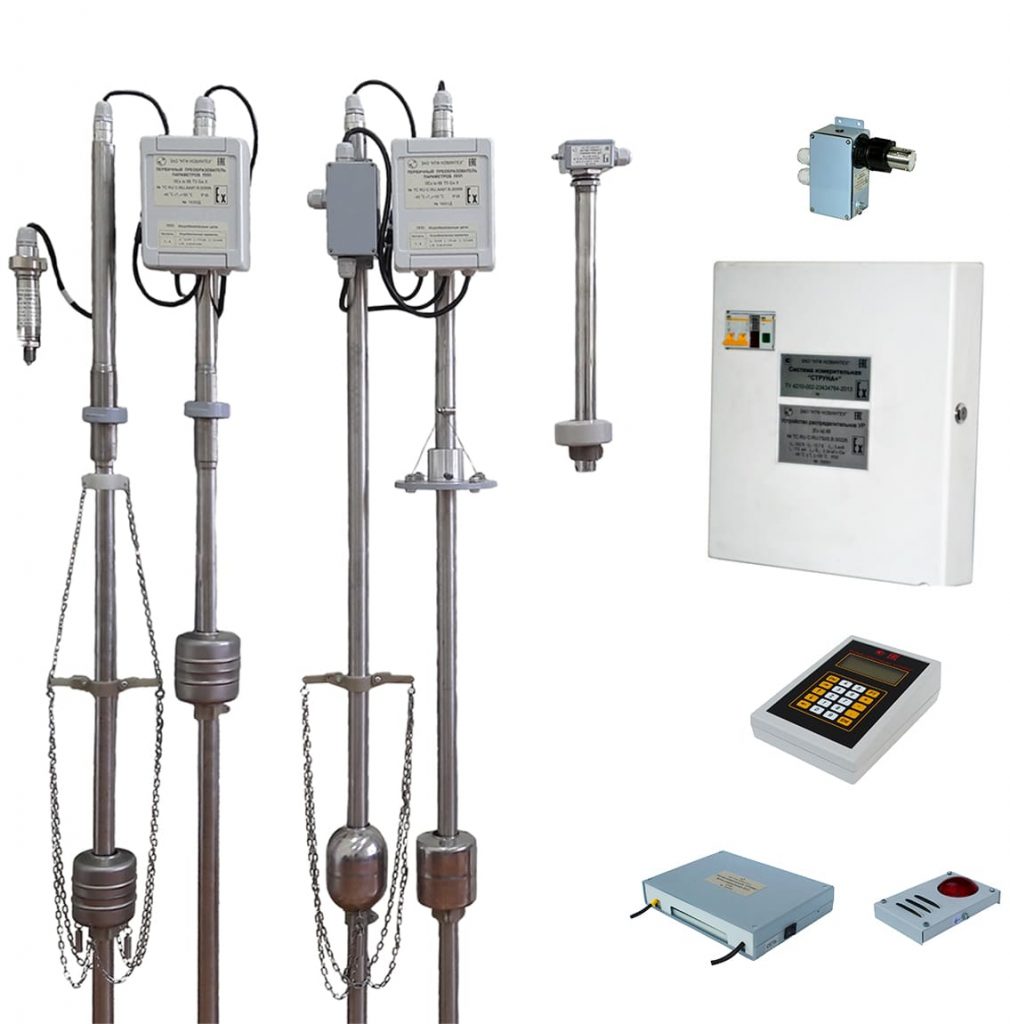

Системы измерительные «СТРУНА+» (до 2005 года, Уровнемер «СТРУНА-М», до 2014 года, Системы измерительные «СТРУНА») предназначены для измерения уровня, температуры, плотности, давления, массы, вычисления объёма сжиженного газа (СУГ) в одностенных и двустенных резервуарах, сигнализации наличия и измерения уровня подтоварной воды, повышения пожарной и экологической безопасности.

Применяется для автоматизации процессов учета нефтепродуктов на  АГЗС.

Система соответствует требованиям, предъявляемым к особо взрывобезопасному электрооборудованию подгруппы IIВ с видом взрывозащиты «Искробезопасная электрическая цепь уровня iа» согласно ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99. Система зарегистрирована в Государственном реестре средств измерений (сертификат Госстандарта РФ).

Принцип распределения, обработки и сбора информации от датчиков позволяет увеличивать количество измерительных каналов до 64-х без потери производительности (по всем каналам данные обновляются в течение трёх секунд). Система включает от одного до четырёх устройств распределительных (УР), имеющих до 16-ти измерительных каналов.

К одному каналу УР, на расстояние до 1200 метров, могут быть подключены следующие датчики:

• один ППП (уровень, плотность, температура, объём, масса);
• одновременно ППП и ДД1 (давление в резервуаре или в межстенном пространстве);
• одновременно ППП и ДУТ (уровень тосола в расширительном бачке);
• до 9 шт. ДД1 (давление в резервуаре и трубопроводах на АГЗС);
• до 5шт. ДЗО (контроль загазованности рабочей зоны парами нефтепродуктов, СУГ)

Каждый ППП может быть оснащен от 1 до 3 погружными плотномерами .

В системе может быть до 64 каналов управления (силовые 220В 50Гц или релейные выходы). Информация может отображаться на локальном блоке индикации и внешних средствах отображения в соответствии с коммуникационными возможностями системы:

• В базовом варианте системы локальный блок индикации имеет выход RS-485 или USB для связи с ПЭВМ. Внешний транспортный протокол – «Моdbus STRUNA+». Особенности протокола позволяют обслуживать до 64-х измерительных каналов в системе и объединять в единую сеть несколько систем.
• При комплектации системы блоком БРИ1 (в составе УР) добавляется два дополнительных независимых выхода:
  • выход RS-485 c протоколом «Моdbus STRUNA+»;
  • выход RS-485 c протоколом «Кедр» или «Моdbus STRUNA+».
• При комплектации системы блоком БРМ5 (в составе УР) добавляются два дополнительных независимых выхода:
  • RS-485 с протоколом «ModBus STRUNA+»;
  • беспроводная связь до 1000м с протоколом «Кедр» или «ModBus STRUNA+». (Беспроводная связь между УР с ПЭВМ в операторской может использоваться для объектов, на которых затруднена прокладка кабелей от датчиков к операторской.)
• Выходы RS-485 от БИ1, БРМ5, БРИ1 могут комплектоваться конверторами интерфейсов RS-485 / USB, RS-485 / RS-232.
• При комплектации системы блоком БСР1 (блок сервера) добавляются следующие возможности:
  • удаленный мониторинг системы через веб-браузер по протоколу HTTP;
  • удаленное изменение метрологических параметров системы по протоколу HTTP (тип продукта, смещение уровня, поправки по плотности, загрузка градуировочных таблиц и тд);
  • удаленное изменение алгоритмов контроля и управления;
  • регистратор событий подсистемы управления и модификации параметров ППП;
  • возможность подключения термопринтера для печати текущих показаний измеряемых параметров.
• При использовании программы АРМ «СТРУНА МВИ» обеспечиваются дополнительные возможности:
  • программы сторонних производителей могут связываться с АРМ «СТРУНА МВИ» по интерфейсам TCP/IP или ОРС (для SCADA — систем), через таблицы базы данных и файлы XML (для бухгалтерии 1С), поддержан протокол «Кедр» для систем отпуска;
  • доступ к измерительной информации по локальной сети объекта или через Интернет, в том числе с мобильных устройств (планшеты, смартфоны и т.д.) по Wi-Fi;
  • автоматическая регистрация поставок топлива с уведомлением по E-mail.

Межповерочный интервал рабочих систем – 4 года.
