"КМАЗС" - контроллер отпуска грючесмазочных материалов на условиях внутрихозяйственного учета



КМАЗС позволяет автоматизировать процесс заправки транспортных средств без участия операторов АЗС, усилить контроль за расходом ГСМ, предотвратить хищения, обеспечить возможность регистрации событий с целью дальнейшего анализа всех операций по отпуску ГСМ, проводить удалённый мониторинг работы оборудования, получать информацию об остатках ГСМ в резервуарах, производить оперативное изменение лимитов отпуска для любого потребителя.

1

КМАЗС предназначен для установки и эксплуатации на открытой площадке автозаправочной станции в непосредственной близости от ТРК и резервуаров ГСМ во взрывоопасной зоне класса 2 согласно ГОСТ Р 51330, 14-99.



2



Контроллер КМАЗС обладает широким температурным диапазоном -40/+50, прочным корпусом, способен одновременно управлять 4-мя ТРК с интеллектуальными отсчетными устройствами или 2-мя электромеханическими; принимает сигнал с 32 датчиков уровнемеров; обслуживает 3000 водителей и транспортных средств. Допуск водителя к контроллеру осуществляется RFID метками, бесконтактными картами, ключами i-Button и паролями.



3

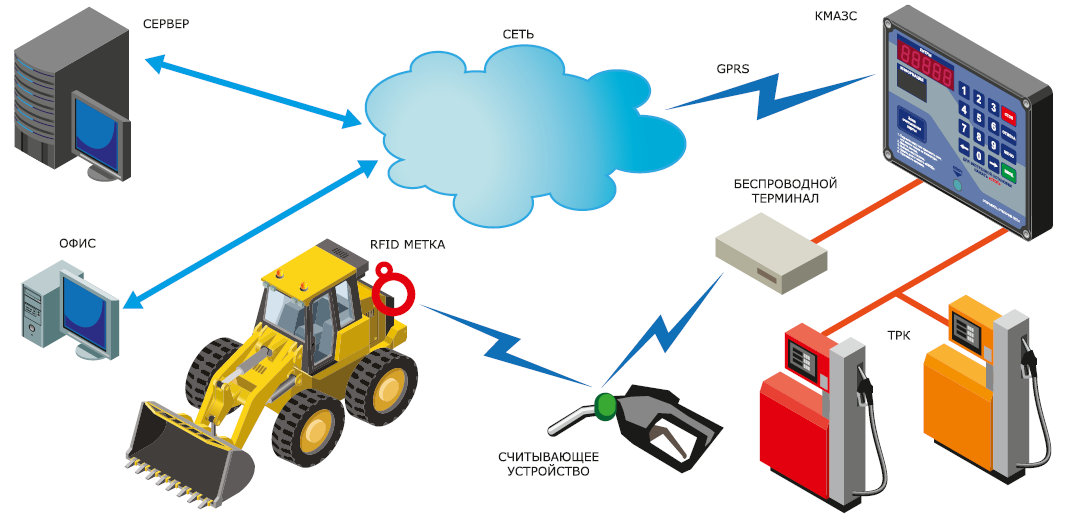

КМАЗС обеспечивает поддержку RFID оборудования компаний Hectronic, Orpak и Smartec, что позволяет полностью исключить человеческий фактор при авторизации транспортного средства в процессе налива топлива.



Контроллер управления мобильной АЗС КМАЗС предназначен для создания автоматизированной системы по учету и отпуску горюче-смазочных материалов ГСМ и эксплуатационных жидкостей на мобильных автозаправочных станциях предприятий, ведомств и других хозяйствующих субъектов, производящих заправку транспортных средств на условиях внутрихозяйственного расчета.



Применение КМАЗС позволит усилить контроль за расходом ГСМ, предотвратить их хищение, обеспечить возможность регистрации для дальнейшего анализа всех операций по отпуску ГСМ, проводить удаленный мониторинг работы оборудования, получать информацию об остатках ГСМ в резервуарах, производить оперативное изменение лимитов отпуска для любого потребителя.



КМАЗС - контроллер мобильной АЗС



Исполнение: прочный вандалоустойчивый корпус и клавиатура, устойчивость к внешним воздействиям, взрывозащита, широкий температурный диапазон.

Безоператорный отпуск топлива:

  • до 3000 записей о пользователях и транспортных средствах с данными авторизации и лимитами;
  • авторизация по ключам i-Button™, бесконтактным картам, RFID-оборудованию и (или) паролям;
  • до 10000 записей об отливах;
  • связь с офисом по проводному или GSM каналам связи;

Управление:

  • до 2х ТРК с механическим отсчетным устройством или до 4х ТРК с интерфейсным отсчетным устройством;
  • до 8х датчиков уровнемера.



Способы связи с офисом



КМАЗС может эксплуатироваться в любых регионах, в том числе с недостаточно развитой сотовой связью (например в северных регионах России). КМАЗС поддерживает следующие способы связи с офисом:

  • проводная связь по витой паре (RS-485, не более 1 км). Требуется конвертер интерфейсов "КИ-1". При использовании других преобразователей работособность связи не гарантируется;
  • связь с применением Ethernet-конвертеров типа Moxa NPort; используется в труднодоступных местах при наличии спутникового интернета;
  • беспроводная модемная связь (требуется наличие GSM-модема в КМАЗС и в Офисе);
  • беспроводная GPRS-связь (в КМАЗС требуется наличие GSM-модема, в Офисе - любой способ выхода в Интернет);
  • космическая связь с использованием сети спутников Iridium. Серийные контроллеры спутниковым трансивером не оснащаются;
  • связь с использованием ключей iButton (с памятью). Является наиболее рискованным способом организации обмена данными;
  • связь с применением мобильного Android-устройства (смартфона/планшета) для переноса данных. При этом обмен данными между ПО и мобильным устройством осуществляется по прямому IP-соединению, а обмен между мобильным устройством и КМАЗС осуществляется по каналу Bluetooth. При этом КМАЗС должен быть оснащен соответствующим Bluetooth-устройством и дополнительным разъёмом для подключения Bluetooth-антенны.



Условия эксплуатации



Контроллер предназначен для установки и эксплуатации на открытой площадке автозаправочной станции в непосредственной близости от топливораздаточных колонок (ТРК) и резервуаров ГСМ во взрывоопасной зоне класса 2 согласно ГОСТ Р 51330.14-99. Контроллер в комплекте с ПО позволяет отпускать и вести учет ГСМ без участия оператора АЗС, что снижает издержки по обслуживанию АЗС и снижает время заправки транспортных средств.



Конструкция контроллера выполнена в прочном ударостойком корпусе со степенью защиты от внешних воздействий IP54 по ГОСТ 14254-96, не требует дополнительных мер по защите от воздействия климатических факторов.



Температурный диапазон эксплуатации при температуре окружающего воздуха от -40 до +50°С обеспечивает надежную круглогодичную работу КМАЗС в различных климатических условиях.



Конструкция

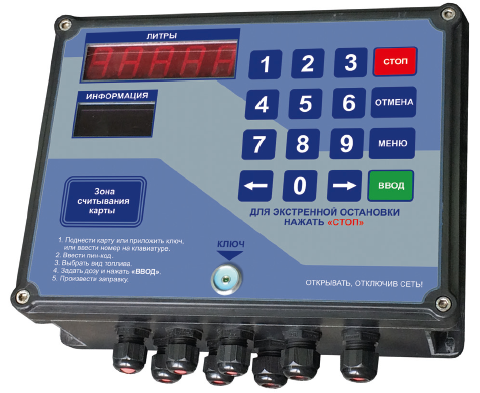

На лицевой панели контроллера установлены яркие цифровые и символьные индикаторы, хорошо видимые в любое время суток, бесконтактная ёмкостная клавиатура с ресурсом не менее 10 миллионов нажатий, контактное устройство для считывания ключей водителей iButton и ридер бесконтактных карт Mifare, которые предоставляют удобный интерфейс взаимодействия пользователей с контроллером при проведении операций идентификации водителей и транспортных средств.



Габаритные размеры контроллера 300*280*110мм.



Электропитание изделия производится от сети переменного тока с номинальным напряжением 220 В, либо постоянного тока с напряжением 24 В (отдельный вариант исполнения).



Оборудование для авторизации



В стандартной комплектации контроллер оснащен ридером бесконтактных карт Mifare (Standard, Ultralight, Mini) и ридером ключей iButton. При необходимости контроллер можно оснастить считывателем бесконтактных карт EM-Marine (считыватель карт EM-Marine монтируется на место считывателя ключей iButton и работает по тому же протоколу 1-Wire). Также к контроллеру можно подключить систему RFID-идентификации (поддерживаются: PetroPoint, ORPAK, Smartec). Кроме того, авторизация может быть произведена с помощью клавиатуры КМАЗС (требуется ввести личный номер пользователя и пин-код).



Системы измерения уровня



Поддерживаются следующие системы измерения уровня (СИУ): ПМП-201, ПМП-118, СТРУНА, СЕНСОР-УЗИ, OmniCom, Veeder-Root. К одному контроллеру можно подключить только одну систему измерения, но при этом датчиков-уровнемеров может быть до 32 (зависит от типа СИУ). При необходимости разработчики могут реализовать поддержку других СИУ.



Оборудование для выдачи топлива



Поддерживаются следующие ТРК / ГРК: электромеханические, Ливны, Нара, Gilbarco, Sanki, SankiHi, Шельф, Adast, ПК Электроникс, Wayne Dresser, S-bench. При необходимости разработчики могут реализовать поддержку других ТРК / ГРК. Кроме того, на базе КМАЗС другие предприятия - разработчики оборудования для АЗС производят ТРК и передвижные мини-АЗС.
