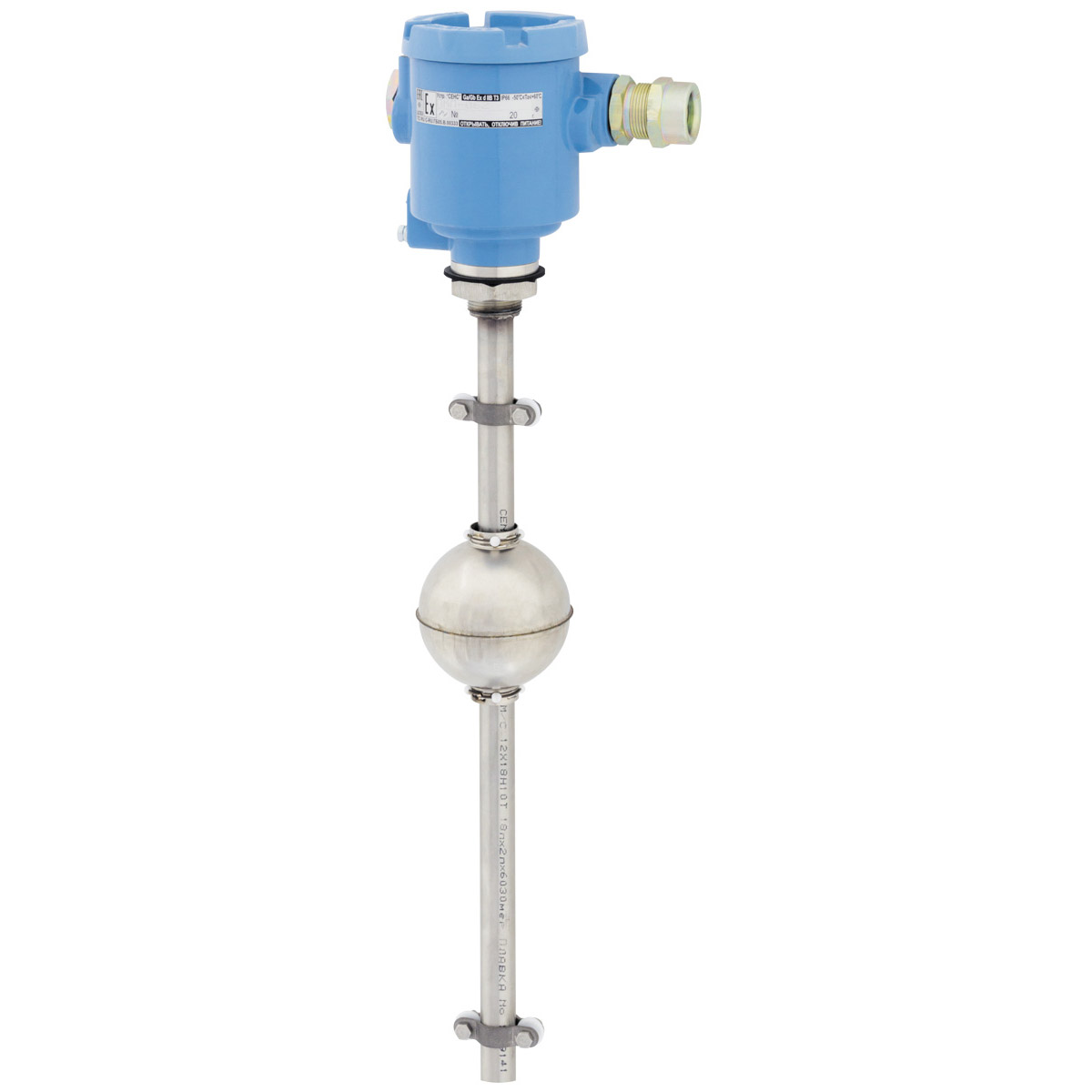

Герконовый уровнемер ПМП-062





Применение:



Предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА.

Имеет дополнительные выходы в виде магнитоуправляемых контактов, замыкающихся при достижении нижнего и (или) верхнего пределов измерений.

Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности



Особенности:



  • магнитоуправляемые контакты, переключающиеся при достижении верхней и (или) нижней границы уровня
  • антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
  • взрывобезопасное исполнение
  • инверсное исполнение для монтажа в дно резервуара
  • простое применение и ввод в эксплуатацию
  • транспортное исполнение для передвижных резервуаров, включая морские и речные суда
  • большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)



Техничесике характеристики
Длина направляющей, мм от 100 до 6 000;
от 100 до 2500 (транспортное исполнение);
от 100 до 2000 (инверсное исполнение)
Шаг измерения уровня жидкости, мм 5
Допускаемая основная погрешность измерений уровня (для токового сигнала 4 - 20 мА) ±5 мм или ±0,2% от диапазона выходного сигнала (принимается большее значение)
Температурная погрешность, % / 10 °С 0,2
температура контролируемой среды, °C от -50 (при условии отсутствия замерзания контролируемой среды) до +80 (до +125 – по согласованию с изготовителем)
давление контролируемой среды, МПа, не более 2,5
плотность контролируемой среды, кг/м³ от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.)
Верхняя / нижняя неизмеряемые зоны, мм, не менее 50 / 50 (зависит от типа поплавка)
коммутируемое напряжение выхода «сухих» контактов 1), В от 0,05 до 42
коммутируемый ток выхода «сухих» контактов 1), А, не более 0,5
коммутируемая мощность выхода «сухих» контактов 1), Вт, не более 9
Климатическое исполнение по ГОСТ 15150 УХЛ1
Температура эксплуатации, хранения, транспортирования, °С от -50 до +60
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты Ga/Gb Ex db IIB T3 / Ga/Gb Ex d IIB T3
Выходной сигнал 4-20 мА
Напряжение питания (Un), В от 12 до 42 (DC)
Защита от напряжения обратной полярности есть
Средняя наработка на отказ, ч, не менее 50000
Масса, кг, не более 25
Назначенный срок службы, лет 15

Примечание.
1) Применение реле, конденсаторов и ламп накаливания в качестве нагрузки не допускается
