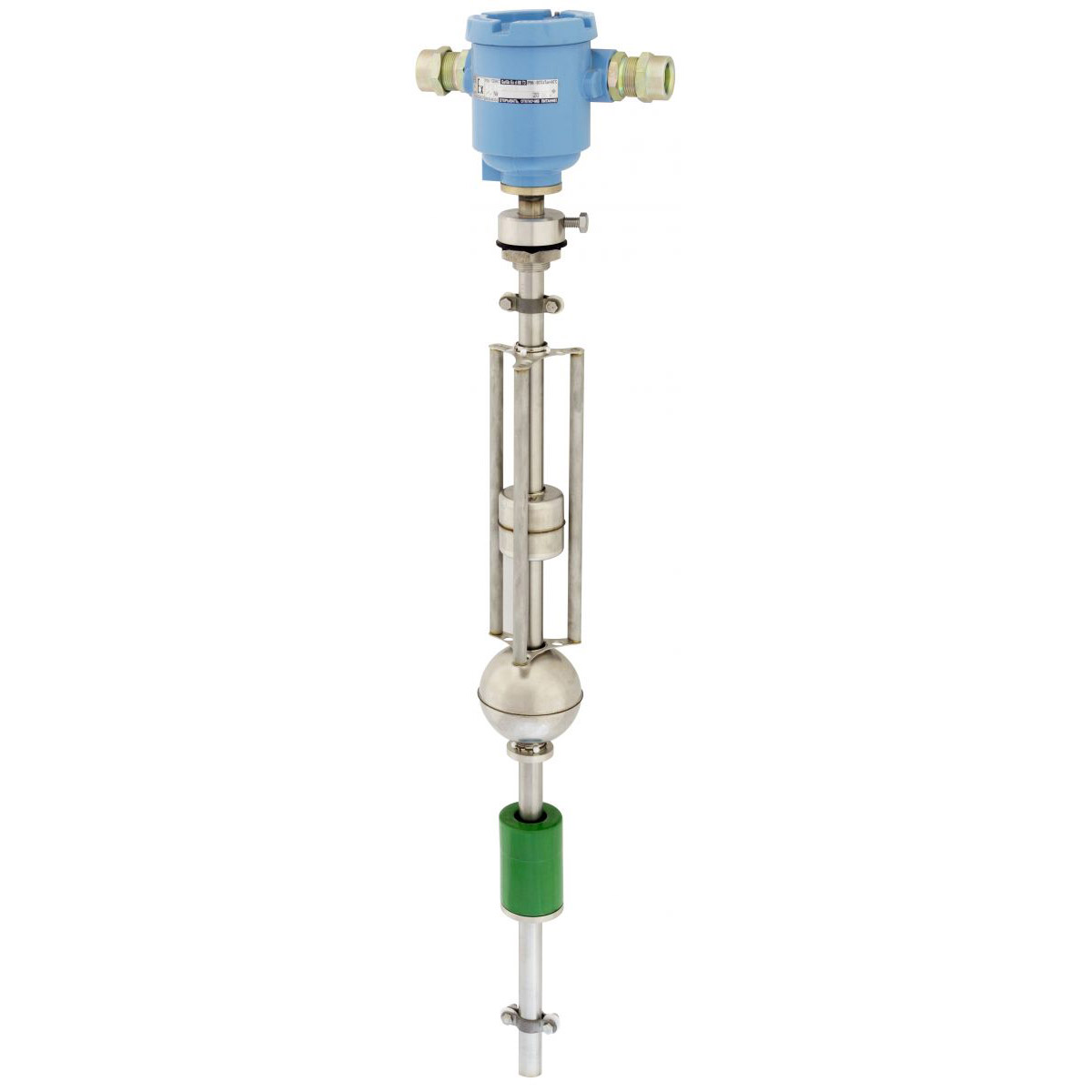

Магнитострикционный уровнемер-плотномер ПМП-201
Применение:
Предназначен для измерения и контроля параметров жидких сред, в том числе взрывоопасных, при учётно-расчётных и технологических операциях.
Применяется для транспортировки этилового спирта и спиртосодержащей продукции, в современных системах коммерческого учёта нефтепродуктов, системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.
Особенности:
- совместим с бортовыми устройствами контроля транспортировки спирта
- точность соответствует требованиям Приказа Федеральной службы по регулированию алкогольного рынка от 17.12.2020 г. № 398
- передаёт обработанные значения измеренных параметров
- простая интеграция в различные системы телематики
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- инверсное исполнение для монтажа в дно резервуара
- простое применение и ввод в эксплуатацию
- транзитное подключение
- транспортное исполнение для передвижных резервуаров, включая морские и речные суда
- химостойкое исполнение для химически-активных жидкостей
- непрерывная самодиагностика
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Техничесике характеристики |
|
| Измеряемые (вычисляемые) параметры среды | уровень жидкости, м |
| уровень раздела сред (уровень подтоварной жидкости), м | |
| температура жидкости средняя, °C | |
| процентное заполнение объёма резервуара, % | |
| объём жидкости, м³ | |
| масса продукта, т | |
| плотность жидкости, г/см³ | |
| объём основного продукта (объём жидкости над разделом сред), м³ | |
| температура паровой фазы СУГ, °C | |
| масса паровой фазы, т | |
| масса жидкой фазы, т | |
| температура в каждой точке измерения (до восьми точек), °C | |
| Длина направляющей, мм | от 500 до 6 000 |
| от 500 до 3 000 (вариант без ВНЗ1)) | |
| от 500 до 2 500 (транспортний вариант) | |
| от 500 до 5 000 (химостойкий вариант) | |
| от 500 до 2 000 (инверсный вариант) | |
| Допускаемая основная погрешность измерений уровня, мм | ±1 |
| Диапазон измерения температуры контролируемой среды, °C | от -50 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,5 (в диапазоне от -40 до +60 °C) |
| ±1 (в диапазоне от -50 до -40 °C) | |
| Диапазон измерений плотности, кг/м³ | от 500 до 1 500 |
| Допускаемая абсолютная погрешность измерений плотности, кг/м³ | ±1 (для нефтепродуктов) |
| температура контролируемой среды, °C | от -50 до +60 2) |
| давление контролируемой среды, МПа, не более | 2,5 3) |
| плотность контролируемой среды, кг/м³ | от 450 до 1 500 |
| Верхняя / нижняя неизмеряемые зоны, мм, не менее | 15 / 25 |
| Пределы относительной погрешности измерения массы нефтепродуктов и сжиженных углеводородных газов, % | ±0,65 (в диапазоне от 0 до 120 т) |
| ±0,5 (в диапазоне от 120 т и выше) | |
| Измерение уровня раздела сред | во всём диапазоне измерений |
| Число контрольных (контролируемых) значений параметров среды (уровень, температура, плотность, объём, масса и пр.) | 8 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1 |
| Температура эксплуатации, хранения, транспортирования, °С | от -50 до +60 |
| Степень защиты по ГОСТ 14254 | IP66 |
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T3 |
| Протяжённость линии питания, связи, м, не более | 1500 (СЕНС) |
| 1200 (RS-485) | |
| Напряжение питания (Un), В | от 4 до 15 (СЕНС) |
| от 6 до 50 (RS-485) | |
| Потребляемая мощность, мВт, не более | 100 (СЕНС) |
| 400 (RS-485) | |
| Масса без учёта типа крепления, кг, не более | 10 |
| Средний срок службы, лет | 15 |
| Примечания. | |
| 1) ВНЗ - верхняя неизмеряемая зона. | |
| 2) При условии отсутствия замерзания контролируемой среды. | |
| 3) Конкретное значение определяется типом используемых устройства крепления и поплавков | |
