Устройства УСН 150/175/200 (без дополнительных опций)

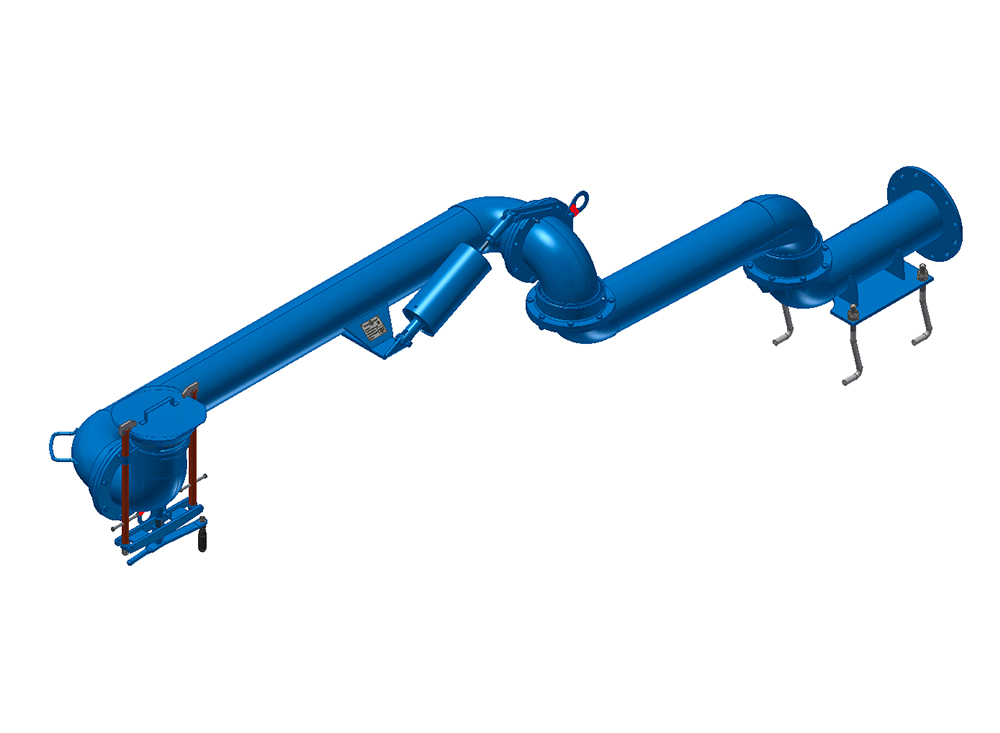

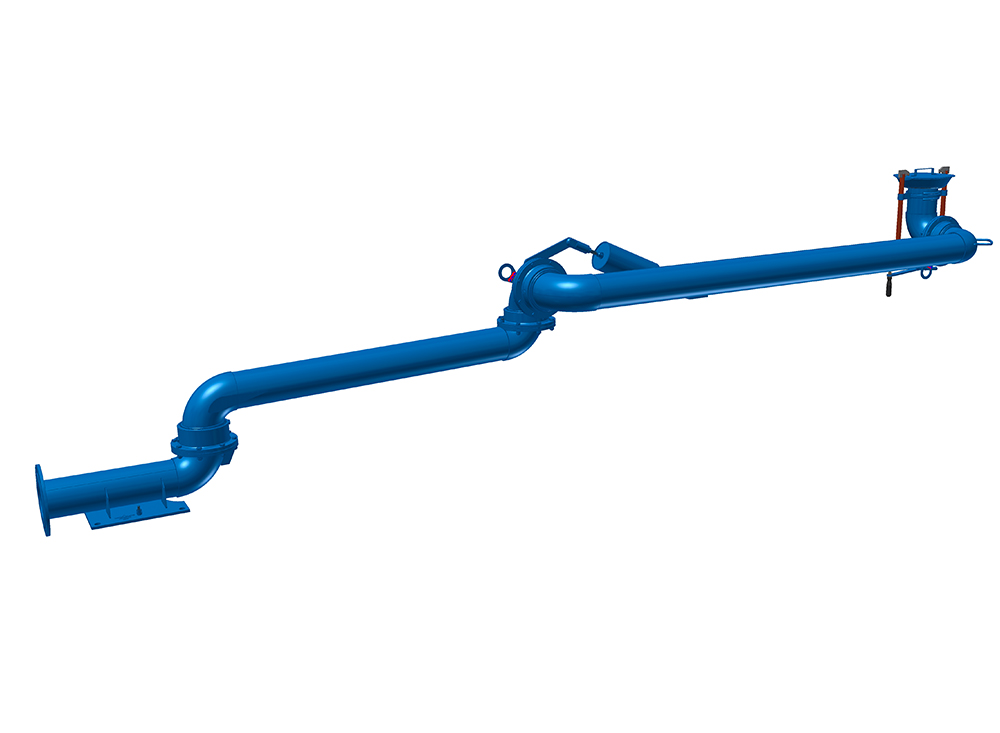

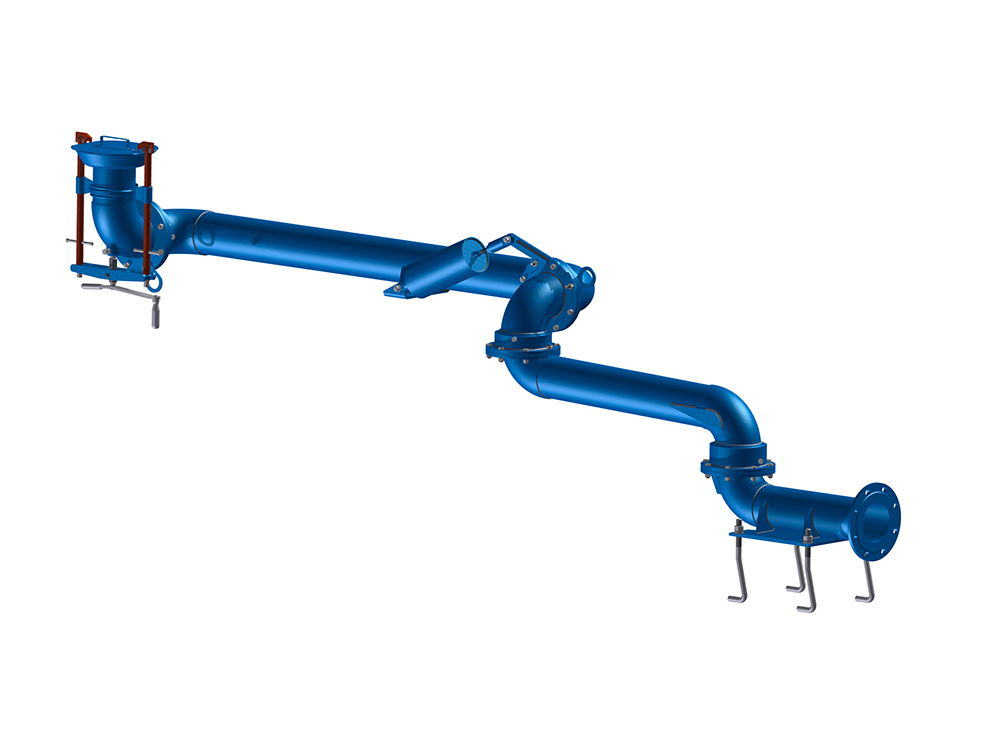

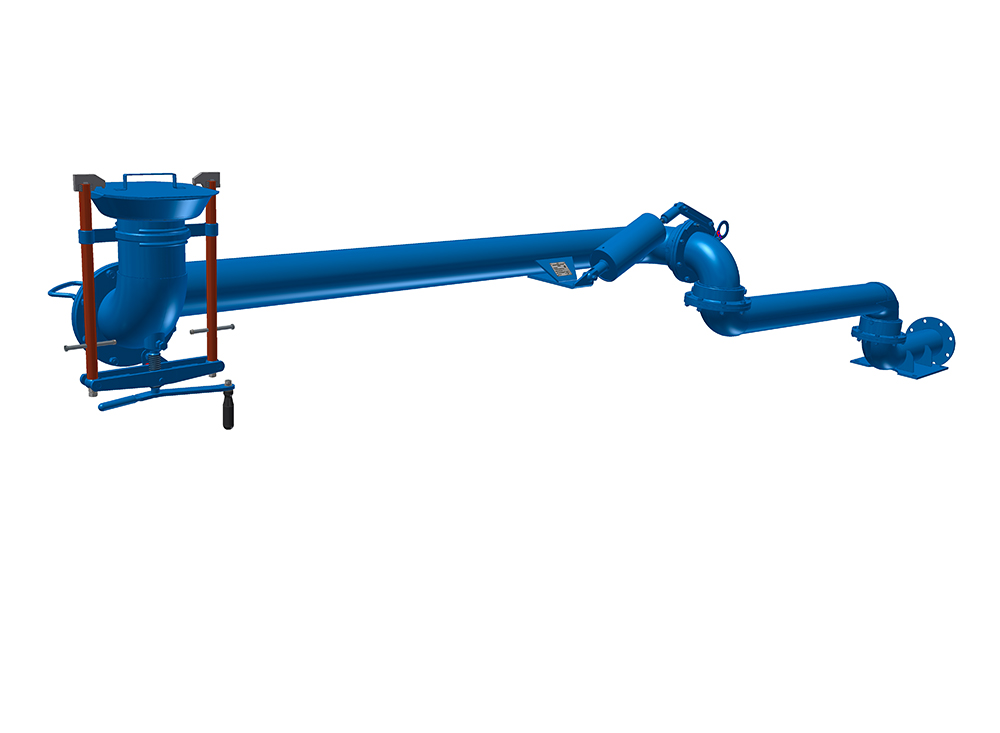

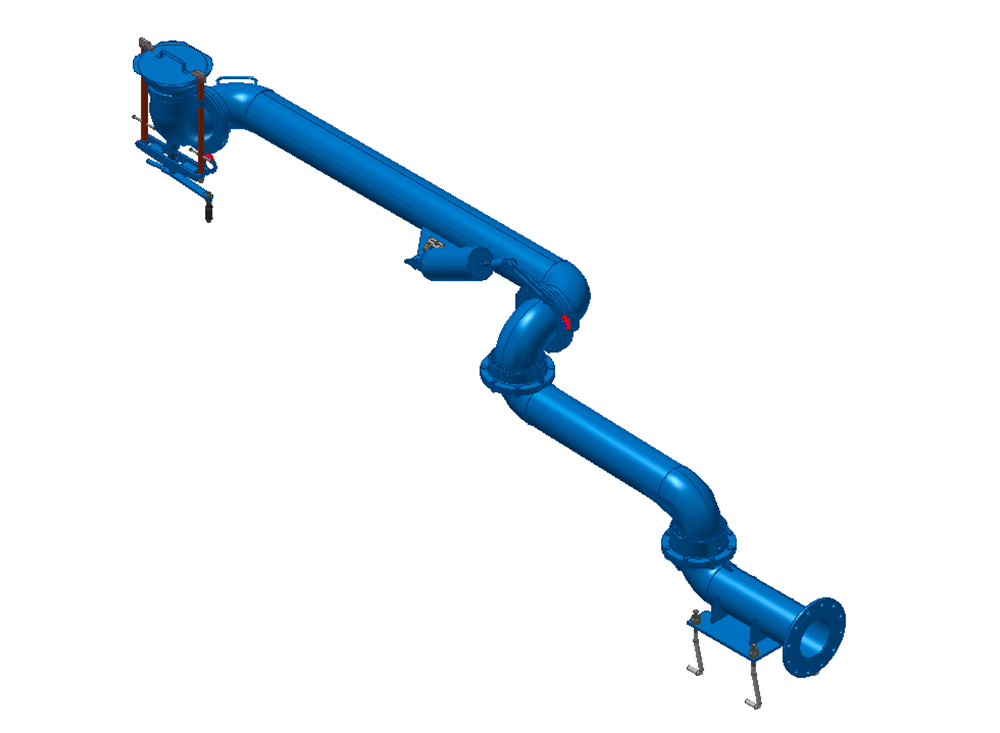

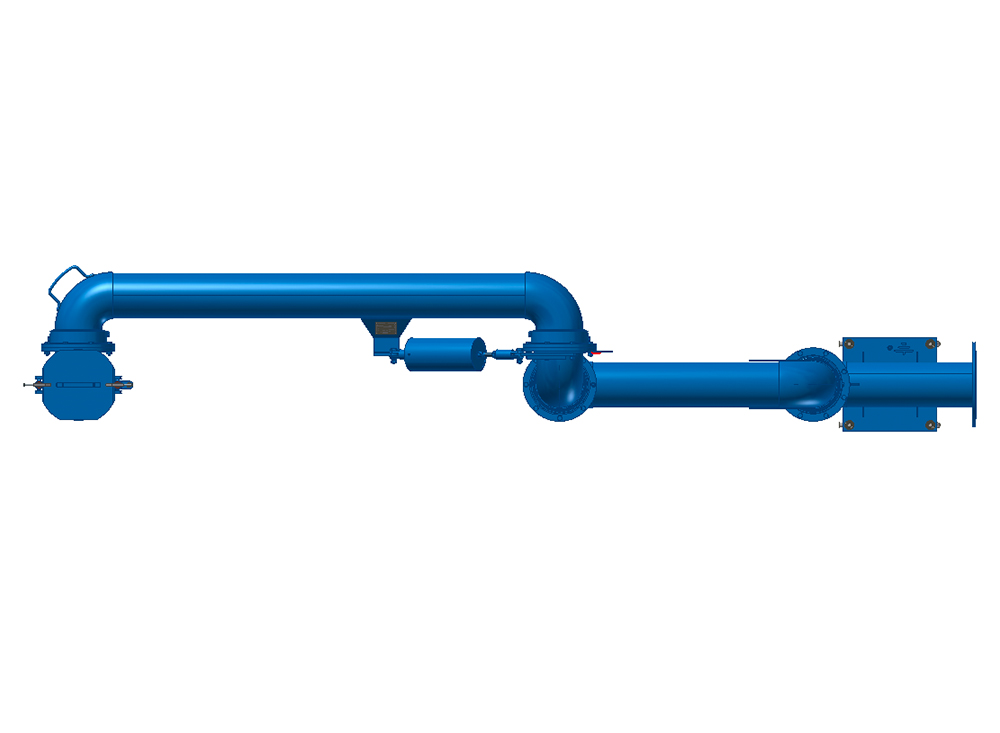

Устройства УСН 150/175/200 предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой.
Особенности:
- Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
- Замена уплотняющих манжет не требует разборки шарниров.
- Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
- Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.
Наименование параметра | УСН-150 | УСН-175 | УСН-200 | |||
---|---|---|---|---|---|---|
Диаметр условного прохода, мм | 150 | 175 | 200 | |||
Зона действия | 4 | 6 | 4 | 6 | 4 | 6 |
Условное давление, МПа (кгс/м3) | Условное давление 0,6 (6) | |||||
Диапазон температур окружающей среды, °C | ||||||
— для климатического исполнения У | +40; –45 | |||||
— для климатического исполнения ХЛ | +40; –60 | |||||
— для климатического исполнения УХЛ | +40; –60 | |||||
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более | 20 (2,0) | |||||
Назначенный срок службы, лет, не менее | 10 лет | |||||
Обслуживающий персонал, чел | 1 | |||||
Габаритные размеры в сложенном положении, мм, не более: | ||||||
высота | 1000 | 1000 | 1000 | 1000 | 1300 | 1300 |
длина | 2300 | 2800 | 2300 | 2800 | 2300 | 2800 |
ширина | 650 | 650 | 650 | 650 | 750 | 50 |
Масса, кг, не более | 155 | 175 | 175 | 195 | 195 | 210 |
