Газоанализатор Струна+

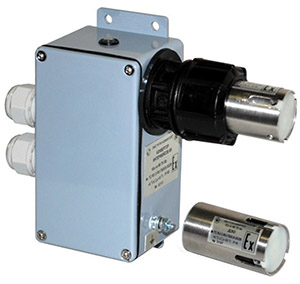

Датчики загазованности предназначены для оперативного автоматического непрерывного измерения объёмной доли горючих паров и газов (метан, пары бензина, СУГ и другие). Область применения – АЗС, АГЗС, ГНС, нефтебазы, МАЗС, ААЗС, насосные станции, котельные, газовые хозяйства и другие предприятия, где возможно появление взрывоопасных паров и газов, в соответствии с «СВОД ПРАВИЛ СП 156.13130.2014. СТАНЦИИ АВТОМОБИЛЬНЫЕ ЗАПРАВОЧНЫЕ. Требования пожарной безопасности.» и других нормативных документов.
К каждому каналу системы СТРУНА+ можно подключить по магистральному принципу на расстоянии до 1200м несколько датчиков ДЗО через конвертер интерфейсов КИ. Преимущество применения датчиков загазованности на АЗС и АГЗС, заключается в возможности реализовать одной системой мониторинг резервуарного парка и контроль загазованности атмосферы объектов для соблюдения требований безопасности. Кроме того, имеется возможность легко извлекать датчики ДЗО для периодической поверки из КИ без демонтажа кабельных линий, что значительно повышает удобство эксплуатации системы контроля загазованности СТРУНА+. Также, для особо ответственных объектов с большим количеством ДЗО, например, на нефтебазах, можно легко подключать сменный комплект уже поверенных ДЗО на время поверки рабочего комплекта ДЗО, оставляя объект под контролем всё время. Для систем ПАЗ, подключение ДЗО можно организовать отдельной системой СТРУНА+ с количеством ДЗО в одной системе до 192 с «кустовым» подключением групп ДЗО, минимизацией кабельных линий, применением термошкафов и оптоволоконных линий связи.
| Технические характеристики | ||
| Диапазон измерения концентрации | ||
| паров бензина, %НКПР от 5 до 50 | паров СУГ, % НКПР от 5 до 50 | метана, %, об. доля от 0.2 до 2.5 |
| Пределы основной абсолютной погрешности | ||
| горючие пары и газы, %НКПР ± 5 | метан, % об. доля ± 0.2 | |
| Регулируемые пороги сигнализации: | ||
| Для паров бензина | порог 1 (предупреждение), НКПР 20% | порог 2 (тревога), НКПР 40% |
| Для пропана | порог 1 (предупреждение), НКПР 10% | порог 2 (тревога), НКПР 20% |
| Для метана | порог 1 (предупреждение), об. доля 0.5% | порог 2 (тревога), об. доля 1% |
Визуальный контроль измеренных значений довзрывоопасных концентраций горючих газов осуществляется на блоке индикации системы «СТРУНА+» или в программном обеспечении верхнего уровня. Для передачи полученной информации о превышении допустимой довзрывной концентрации во внешние контуры управления, используется сигнальная информация блока управления (БУ2). Местная индикация о работоспособности и превышении опасных порогов осуществляется светодиодом, расположенным на корпусе.
Для автоматизации светового и звукового оповещения о превышении опасных порогов загазованности, управления насосами, клапанами и системами принудительной вентиляции используется программируемый блок управления. Вся измеренная информация может передаваться во внешнюю компьютерную систему по стандартному протоколу системы.
Особенности:
- Сохранение работоспособности при больших концентрациях измеряемых паров и газов и наличии газов, выводящих из строя термокаталитические датчики;
- Срок службы не менее 20 лет;
- Отсутствие необходимости прокладки кабеля связи в броне в отличие от большинства оптических датчиков загазованности с взрывозащитой типа «Взрывонепроницаемая оболочка»;
- Конструкция прибора, цифровая обработка данных и наличие встроенной флэш-памяти позволяют производить замену ДЗО, его калибровку и поверку без демонтажа кабельных соединений;
- Наличие магнитного ключа, который позволяет менять режим работы и легко конфигурировать прибор в составе системы;
- Для поверки ДЗО извлекается из КИ, при этом кабельные линии от КИ к УР не демонтируются;
- Возможность применения ДЗО в составе системы СТРУНА+ в качестве автономной газоаналитической системы;
- Взрывобезопасность ДЗО подтверждена сертификатом соответствия Техническому регламенту Таможенного союза России, Республики Беларусь и Республики Казахстан ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ТС RU C- RU.ГБ05.В.00226;
- ДЗО имеет свидетельство об утверждении типа средств измерений RU.C.31.004.A №55999 (Госреестр №57765-14);
- Конструкция ДЗО защищена патентом РФ
