Газоанализатор Сигнал-03



1    2



Назначение:



Контроль концентрации взрывоопасных и токсичных газов и паров как автономно, так и в связке с контроллером верхнего уровня
(СxHy, CO, NH3, O2), включение (отключение) вентиляции, сирены и других исполнительных устройств.



Газоанализатор — сигнализатор Сигнал-03 применяется:



  • для котельных и топочных;
  • для промышленных предприятий;
  • помещений насосных станций;
  • нефтебаз;
  • АЗС;
  • объектов нефтедобывающих, газодобывающих и перерабатывающих предприятий;
  • объектов газовых хозяйств;
  • всех других объектов, где необходим постоянный контроль за концентрацией накапливающихся токсичных, а также взрывоопасных и пожароопасных газов и паров.



Основные достоинства: компактность, простота эксплуатации, широкий диапазон контролируемых газов, многоканальность. В соответствии с нуждами заказчика, датчики могут комплектоваться фланцами, которые обеспечивают герметичность установки датчиков в емкостях.



Комплектация



  • Каждый канал газоанализатора-сигнализатора позволяет включать внешние устройства (например, сирены, вентиляторы), которые будут включаться при превышении заданных порогов.
  • По желанию заказчика возможна раздельная установка одного до трех порогов срабатывания сигнализации.
  • По желанию заказчика возможно изготовление прибора с любой комбинацией четырёх датчиков. Например, два канала на метан и два канала на оксид углерода или по одному каналу на метан, оксид углерода, пары аммиака и кислород.
  • Возможна передача данных в компьютер с помощью интерфейса RS-485



Технические характеристики
Диапазон измерений концентрации, % НКПР (нижний концентрационный предел распространения пламени) 0–45
Основная погрешность, % НКП 5
Число датчиков, шт 1–4
Пороги срабатывания сигнализации, % НКПР
1 уровень – предупредительный 10
2 уровень – аварийный 20
Пороги срабатывания сигнализации, мг/м(пары аммиака)
1 уровень 20
2 уровень 60
3 уровень 500
Пороги срабатывания сигнализации, мг/м3(оксид углерода)
1 уровень 20
2 уровень 100
Пороги срабатывания сигнализации, % объёма (кислород)
1 уровень менее 18
2 уровень более 23
Время срабатывания сигнализации, с 10
Число исполнительных реле на канал 1, 2 или 3
Коммутационные параметры реле 240 В; 5 А
Макс. расстояние между информационным блоком и выносными датчиками, м 1000

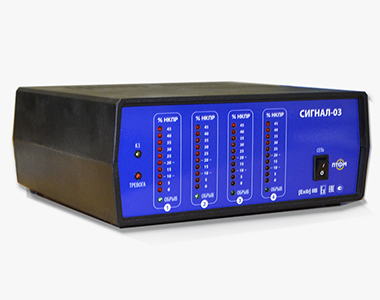

Габаритные размеры, мм, (вес, кг) информационного блока 240х240х100(3,5)

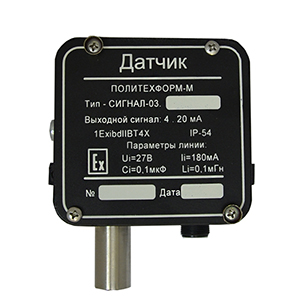

Габаритные размеры, мм, (вес, кг) датчика 118х109х54(0,42)
Срок службы, лет, не менее 10
